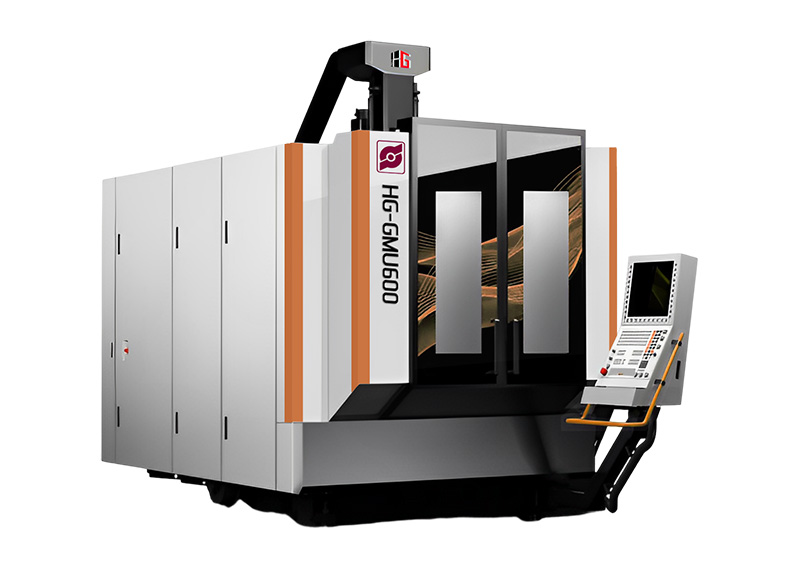

HG-GMU600五轴联动加工中心

机床特点

HG-GMU600机床选取天车式结构设计，，，床身为整体式，，，材质为高规格生长铸铁，，，X/Y/Z直线轴于床身上运行，，，工件重量不会对直线轴的动态机能造成不利影响，，，活动部件远离切削加工区，，，有效降低活动部件的故障率；；；A/C转轴于床身的左右立壁上简支，，，达至更好的支持刚性。。设计时选取有限元分析和动力学优化，，，极大提升整机的职能。。

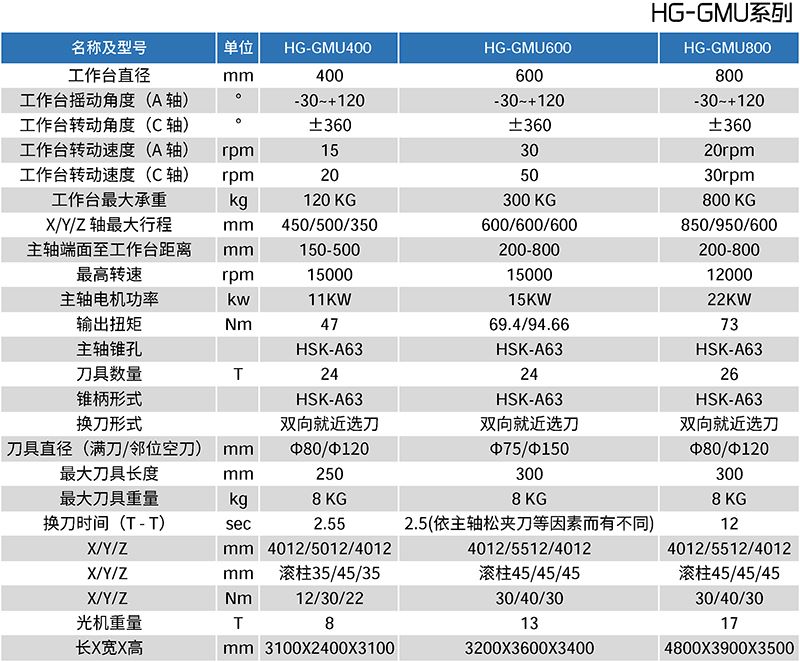

技术规格表

机床亮点1

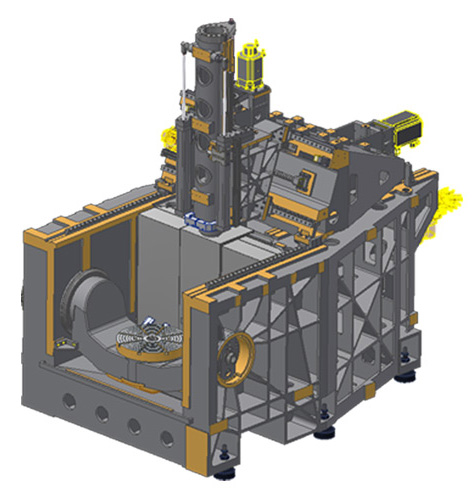

高钢性床身结构

* GMU600选取天车式结构设计

* 加工工作台近似600，，，X/Y/Z急剧位移达到40m/min

* 最大切削进给率20m/min

* X/Y/Z高响应丝母旋转滚珠丝杆传动

A轴为GTRT齿轮驱动

C轴为DD马达直驱

机床亮点2

高刚性、、、高效能的摇篮转台

HG-GMU600摇篮转台A轴选取欧洲高端机械传动GTRT技术，，，较通例转台驱动实现更壮大的扭矩输出，，，更高的刚性及不变性；；；C轴选取DD电机驱动，，，出现更高的动态响应以及杰出的回旋精度。。

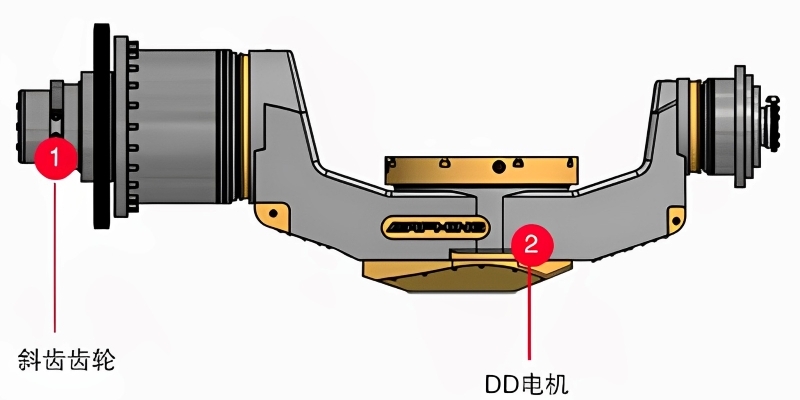

GTRT齿轮驱动转台

1.A轴：：：伺服电机+斜齿齿轮

2.C轴：：：DD电机（高效响应）

+ 行程（A/C） ：：： ±120°/360°

+ 最大转速（A/C ） ：：： 20/80 rpm

+ 定位/反复精度（A/C） ：：： 12' /6'

+ 最大扭矩（A/C）：：：2000/430Nm

+承重能力：：：200kg
